HC型全自動一體化凈水設備
作者:admin 時間：2018-12-29 13:43
一、概述
HC型全自動一體化凈水設備是我公司與同濟大學共同研發，采用目前國外先進的凈水工藝和專利技術(專利號：ZL 2011 2 0386030.2)，為中小型用戶推出的新一代凈水設備，其工藝流程、操作原理等綜合性技術經科技成果鑒定為國內領先技術。
二、適用范圍
本設備適用于原水濁度不大于1000NTU的江河、水庫等地表水處理，凈化后水質達到國家生活飲用水衛生標準。
三、工藝流程
四、設備規格性能表
|
型號規格 |
凈水能力 (m3/h) |
外形尺寸 (mm) |
進水濁度 (NTU) |
出水濁度 (NTU) |
運行壓力 (MPa) |
運行重量 (T) |
|
HC-40 |
40 |
4000X3900X4500 |
1000 |
≤1 |
≥0.06 |
50 |
|
HC-50 |
50 |
5000X3600X4500 |
1000 |
≤1 |
≥0.06 |
75 |
|
HC-80 |
80 |
6000X4400X4500 |
1000 |
≤1 |
≥0.06 |
98 |
|
HC-100 |
100 |
7000X4600X4500 |
1000 |
≤1 |
≥0.06 |
125 |
|
HC-150 |
150 |
10500X4600X4500 |
1000 |
≤1 |
≥0.06 |
195 |
|
HC-200 |
200 |
13000X4600X4500 |
1000 |
≤1 |
≥0.06 |
262 |
|
HC-250 |
250 |
14000X4800X4500 |
1000 |
≤1 |
≥0.06 |
285 |
|
HC-300 |
300 |
15000X4800X4500 |
1000 |
≤1 |
≥0.06 |
330 |

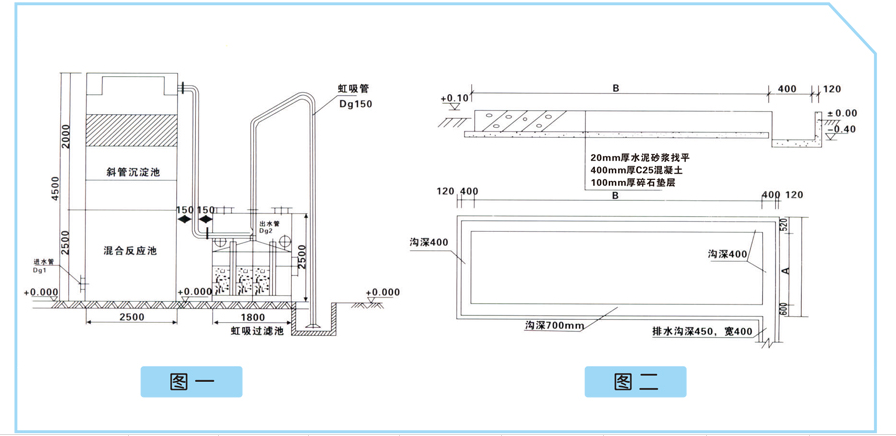

五、設備基礎尺寸表
|
代號型號 |
HC-40 |
HC-50 |
HC-80 |
HC-100 |
HC-150 |
HC-200 |
HC-250 |
HC-300 |
|
A |
4000 |
4000 |
4600 |
4600 |
4600 |
4600 |
5000 |
5000 |
|
B |
4000 |
5000 |
6000 |
7000 |
10500 |
13000 |
14000 |
15000 |
|
Dg1 |
100 |
100 |
100 |
150 |
150 |
200 |
300 |
300 |
|
Dg2 |
150 |
150 |
200 |
200 |
250 |
2-200 |
2-200 |
350 |
六、工藝設計參數
1、總停留時間：>45min
2、反應時間：10-15min
3、斜管區上升流程：1.6-1.8mm/s
4、過濾池表面負荷：6.5-9m3/m2.h
5、反沖洗歷時：3-8分鐘(可調)
6、進水壓力：不小于0.06MPa(6米水頭)
7、反沖洗強度：10-16L/m2.s
